Сферопластики общетехнического назначения ЭДП, ЭКМ-100, ЭК-300, ЭКЛ-200

  • Город: Владимир
  • Страна: Россия
  • Индекс: 600016, ул. Большая Нижегородская, д. 77
  • Опубликовано: 31.01.2018 12:58
  • Истекает через: This ad has expired

Текст объявления

fhfhjgs

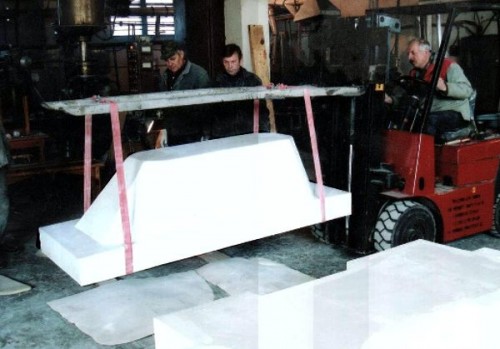

Сферопластики общетехнического назначения широко используются для изготовления оснастки и пуансонов, обрабатываемых в размер из заготовок сферопластика на станках с ЧПУ, для вакуумформования одноразовой посуды и упаковок, мастер и копир моделей штамповой оснастки, для ремонтных работ в строительстве и многих других общетехнических применений.

Применение и свойства

Владисинт ЭДП — ТУ 6-55-221-1314-93

Материал для мастер и копир моделей. Выпускается в виде досок размером 1500 х 100 х 50 (100) мм или заготовок требуемой формы. Обрабатывается вручную или на деревообрабатывающем оборудовании. Материал не поглощает влагу, не изменяет размер и форму в течение 30-40 лет.

Владисинт ЭДП
Плотность, кг/м3 650-800
Предел прочности при изгибе, МПа 20-25
Предел прочности при сжатии, МПа 25-35
Стрела прогиба, мм 3-6
Формоустойчивость, °С 80…90
Коэффициент линейного расширения, мм/мм.К (60-65) х 10

Владисинт ЭКМ-100 — ТУ 6-55-221-1315-93

Клеевая двухкомпонентная мастика. Используется для склеивания материала Владисинт ЭДП, изготовления, ремонта и доводки модельной оснастки и мастер моделей. Отверждается на холоде, после отверждения легко шлифуется, обрабатывается вручную или механически.

Владисинт ЭКМ-100
Плотность, кг/м3 700-800
Предел прочности при изгибе, МПа 20
Предел прочности при сжатии, МПа 25
Коэффициент линейного расширения, мм/мм.К (60-65) х 10

Владисинт ЭК-300 — ТУ 6-55-221-1394-95

Двухкомпонентный компаунд предназначен для изготовления технологической оснастки, для пропитки стеклоткани и получения стеклопластиковых негативов, кузовных элементов, бамперов, спойлеров, подкрылок, в том числе, облегченных с наполнением полимерными микросферами.

Владисинт ЭК-300
Плотность, кг/м3
Разрушающее напряжение при сжатии, МПа 80-90
Ударная вязкость, кДж/м2 16
Время жизнеспособности, при 20-25 °С, мин. 30-45

Владисинт ЭКЛ-200 — ТУ 6-55-221-1316-93

Двухкомпонентная эпоксидная литьевая композиция. Позволяет изготавливать негативы штамповой и технологической оснастки:

  • форм для заливки изделий из ППУ
  • оснастки для термо-вакуумформовочных машин
  • оснастки для прессов с эластичной средой прессования (листовой прокат 0,8-1,5 мм).

Внешний вид:

Двухкомпонентная эпоксидная литьевая композиция. Позволяет изготавливать негативы штамповой и технологической оснастки:

  • Компонент А — пастообразная композиция серого или черного цвета на основе наполненной эпоксидной смолы.
  • Компонент Б — отвердитель — вязкая жидкость темно-коричневого цвета различных оттенков.

Хранение: в сухом помещении при температуре (15-18)°С в герметично закрытой таре от «Поставщика».

Время гелеобразования «полезное» в объеме 300 мл при температуре (18-25)°С составляет приблизительно 1-1,5 часа.

Высота заливочного слоя композиции не должна превышать 80-100мм. Изделия большой высоты заливаются послойно с определенной выдержкой между заливаемыми слоями.

Время извлечения модели из оснастки можно производить через 16-24 часа при ее отверждении в условиях помещения с температурой (18-25)°С с последующей термообработкой изделий при температуре (40-70)°С.

Композиция эпоксидная литьевая Владисинт ЭКЛ-200
Плотность, кг/м3 1480 — 1530
Модуль упругости при сжатии, МПа 4000 — 5200
Предел прочности при сжатии, МПа 140 — 150
Твердость, Шор Д 80-90
Теплостойкость по ВИКА, °С
1кг
5кг
160-170
140-150
Стойкость к истиранию очень высокая
Усадка, % 0,1 — 0,3%
Соотношение компонентов А/Б, мас.ч. 100/15
ID объявления: 7245a7192dad0ccf

Тэгов нет

11686 всего просмотров, 0 просмотров за сегодня



Заполните форму вашими данными, чтобы отправить сообщение автору объявления.

РАБОТАЕМ НА ВСЕХ ТЕНДЕРНЫХ ПЛОЩАДКАХ

99887

ИСПЫТАНИЕ НЕГОРЮЧИХ МАРОК ПЕНОПЛАСТА

ИСПЫТАНИЕ НЕГОРЮЧИХ МАРОК ПОРОЛОНА
