Жесткие пенополиуретаны по ТУ: ППУ-3, ППУ-3С, ППУ-ЗН, ППУ-17Н, ППУ-308Н, ППУ-316Н

Текст объявления

УЗНАТЬ СТОИМОСТЬ НА ППУ — напишите нам polimerpost@yandex.ru или позвоните по телефонам указанным в разделе «Контакты».

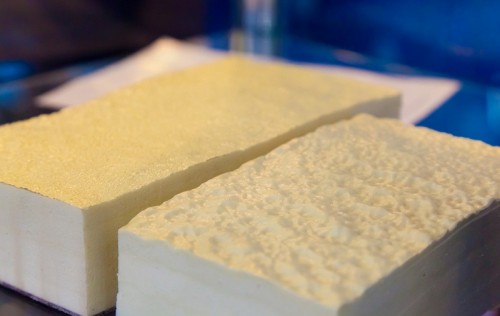

Для теплоизоляции применяют следующие марки: ППУ-3 (ТУ 6-05-221-51-75), ППУ-ЗС (ТУ 6-05-5109-80), ППУ-ЗН (ТУ 6-05-221-354-81), ППУ-17Н (ТУ 6-05-221-351-75), ППУ-308Н(ТУ 6-05-221-204-76), ППУ-316Н (ТУ 6-05-221-349-75). Пенополиуретан изготовляют непрерывным способом, заливкой и напылением. Его получают в результате сложных реакций, про­текающих при смешивании простого или сложного полиэфира диизоцианата или полиизоцианата (вещество, содержащее уре­тан) , воды в присутствии катализатора — вещества, регулирующе­го его вспенивание и отверждение, эмульгатора (поверхностно — активных веществ) и добавок.

ППУ-3, ТУ 6-05-221-51-75 — жесткий газонаполненный пластик с мелкоячеистой структурой и преобладанием закрытых ячеек. Изготовляют его в заводских условиях заливкой в формы или в конструкции смеси полиэфира П-3 и продукта ДУДЭГ в присутствии эмульгатора и катализатора.

• Плотность пластика, кг/м3 … 50, 100, 150 и 200
• Предел прочности при сжатии, МПа 0,2…2,4
• Теплопроводность, Вт/(м-К) . 0,041…0,052

Применяют его в качестве заливочного материала в трехслой­ных конструкциях, а как теплоизоляционный материал — при тем­пературе изолируемой поверхности —180 … +120 °С.

ППУ-3С, ТУ 6-05-5109-80 — жесткий материал с закрытой ячеистой структу­рой. Изготовляют его на месте применения смешиванием исходных компонентов. Наносят на изолируемую поверхность напылением. Там он вспучивается и застывает. Выпускают также в виде бло­ков размерами, мм:

• Длина 80 (+15)
• Ширина 600 (±15)
• Толщина 100 (+15)
• Плотность, кг/м3 — 50…70
• Предел прочности, ЛШа, при сжатии. . 0,2
• Растяжении………………………….. 0.6
• Теплопроводность, Вт/ (м — К) 0,031 …0,037

Применяют в качестве тепловой изоляции при температуре изолируемой поверхности —180 … +60°С.

ППУ-3Н, ТУ 6-05-221-354-81 — жесткий материал с мелкоячеистой структурой, получаемый таким же способом как и ППУ-3С. Трудносгораем.

• Плотность, кг/м3 . . . . 50…80
• Предел прочности при сжатии, МПа…. 0,2
• Теплопроводность, Вт/(м-К) … 0,032—0,041

Применяют для тепловой изоляции фасонных, криволинейных и трудносгораемых поверхностен конструкций при температуре изолируемой поверхности —150 … +60 °С.

ППУ-17Н, ТУ 6-05-221-351-75 — жесткий материал с замкнутоячеистой структу­рой. Получают смешиванием жидких компонентов, напылением композиции на вертикальные или фасонные открытые поверхности с быстрым (несколько секунд) вспениванием и отверждением при температуре не ниже 5 °С и атмосферном давлении.

• Плотность изделий, кг/м3 . 40…70
• Предел прочности при изгибе, МПа 0,4
• То же, при сжатии, МПа. Не менее 0,2
• Теплопроводность, Вт/(м-К) .. 0,035

Материал по огнестойкости относится к группе самозатуха — юших. Применяют его для тепловой изоляции ограждающих кон­струкций.

ППУ-308Н, ТУ 6-05-221-204-76 — жесткий материал с замкнутоячеистой структу­рой. Получают так же, как ППУ-17н.

• Плотность изделий, кг/м3 …. 40…60 и 60…80
• Предел прочности при изгибе, МПа 0,3…0,4
• То же, при сжатии, МПа. . 0,2…0,35
• Теплопроводность, Вт/(м-К) . . 0,035…0,046

По огнестойкости относится к группе трудносгораемых, приме­няется для тех же целен, что и ППУ-17н.

ППУ-316Н, ТУ 6-05-221-349-75 — жесткий материал с замкнутоячеистой структу­рой. Изделия формуют из жидких композиций. Температурный режим и продолжительность формования устанавливаются в каж­дом конкретном случае.

• Плотность изделий, кг/м3 . 150…200 (может быть
• 40…60)
• Предел прочности при изгибе, МПа. .1,2
• То же, при сжатии, МПа………………………………. 0,9
• (При плотности 40…60 кг/м3 …. 0,2) Теплопроводность, Вт/(м-К) …. 0,058
• Материал по огнестойкости относится к группе трудносгора­емых.
